ECI10M高周波数インピーダンス測定モジュール

 AUTOLABポテンショ/ガルバノスタット+FRA32Mの組み合わせで、電気化学インピーダンス測定周波数範囲は10μHz〜1MHzです。
 ECI10Mを追加すれば、AUTOLAB電気化学インピーダンス測定の最大周波数は、10 MHzまでに拡張されます。

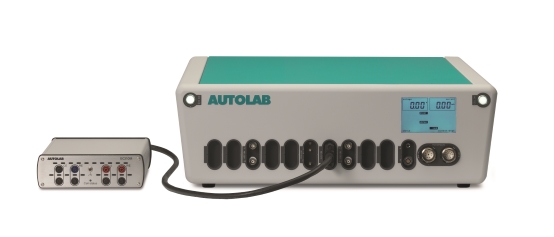

 ECI10MはECIモジュールとECI外部インターフェースで構成されます。ECIモジュールはポテンショ/ガルバノスタットに取り付けられ、FRA32Mモジュールと結合されます。上図のように、電極ケーブルの影響を最小限にするために、ECI外部インターフェースは電気化学セルに近接して配置されます。この外部インターフェースのサイズは小さいで、グローブボックスまたはファラデーケージの中での測定することができます。 ECI10MはNOVAソフトウェアで提供される自動振幅補正アルゴリズム(Automatic Amplitude Correction algorithm (AAC))を使用します。即ち、すべての印加振幅とレスポン振幅をチェックし、必要な振幅を確認します。測定中に直線性および安定性を尊重しつつ、解像度を最大にすることができます。
 ECI10Mに対応する機種はPGSTAT302N/FRA32MとPGSTAT128N/FRA32です。

主な機能
電極接続方式 2, 3 and 4
印加電位範囲 ±10V
コンプライアンス電圧 ±10V
最大電流 ±100mA
電流レンジ 100 mA to 10 nA
電位精度 ±0.2%
電位分解能 0.3μV
電流精度 ±0.2%
電流分解能 0.0003%電流レンジ
入力インピーダンス > 100 GΩ
ポテンショスタット帯域幅 15 MHz
周波数範囲 10 MHz - 10 μHz
周波数分解能 0.003 %
最大交流振幅 700 mV (RMS)
対応機種 PGSTAT128N、PGSTAT302N
