色素増感太陽電池の評価装置

AUTOLAB光学ベンチ
ソフトウェアプログラマブル光源とベンチ

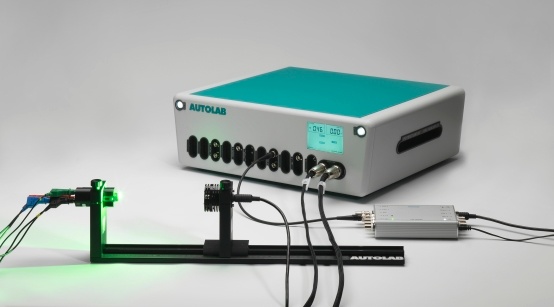

　　メトロームAUTOLAB光学ベンチは、色素増感太陽電池のような太陽電池の電気化学的挙動を研究するための手段を提供します。このセットアップに使用される光源は高集束のLED です。光源の出力を制御するのはAUTOLABポテンショ/ガルバノスタットと電気化学測定ソフトウェアNOVAです。
　デフォルトの光源は627 nmです。このセットの光源の交換は簡単です。7種類波長のLEDランプを提供します。

主なの応用は以下の通りです。
・I-V測定（曲線因子FF）
・暗電流測定
・LED波長の分光感度測定IPCE
・界面抵抗測定（交流インピーダンスEIS測定）
・強度変調光電流・電圧分光法　IMPS・IMVS測定（電子寿命、拡散定数測定）
・過度電流・電圧応答測定（拡散定数・電子寿命測定）

AUTOLABアプリケーションノート

Photovoltaics Part 1 Dye sensitized solar cells
AUTOLABポテンショ/ガルバノスタットのDAC出力電圧の制御で、LEDランプの光強度が変化されます。各光強度の色素増感太陽電池のI-V曲線測定。

Photovoltaics Part 2 Dye sensitized solar cells, impedance measurements
各光強度の色素増感太陽電池のインピーダンス測定とBisquert氏の伝送線路モデルの解析(等価回路)

Photovoltaics Part 3 Dye sensitized solar cells, IMVS and IMPS measurements
AUTOLABポテンショ/ガルバノスタットのFRAモジュールで、周期的の電圧発生し、LEDランプの光強度が周期的に変化されることより、強度変調光電流・電圧分光法（ IMVS＆IMPS）測定。

コード	品名
LED ドライバー	Autolab LED ドライバーr, 700 mA出力
Optical bench	光学ベンチセット
LDC655	LED Cover, deep red, 655 nm
LDC627	LED Cover, red, 627 nm, included with the LED Driver
LDC617	LED Cover, red-orange, 617 nm
LDC590	LED Cover, amber, 590 nm
LDC530	LED Cover, green, 530 nm
LDC505	LED Cover, cyan, 505 nm
LDC470	LED Cover, blue, 470 nm
LDCCW	LED Cover, cool white
LDCWW	LED Cover, warm white
LDCNW	LED Cover, neutral white
