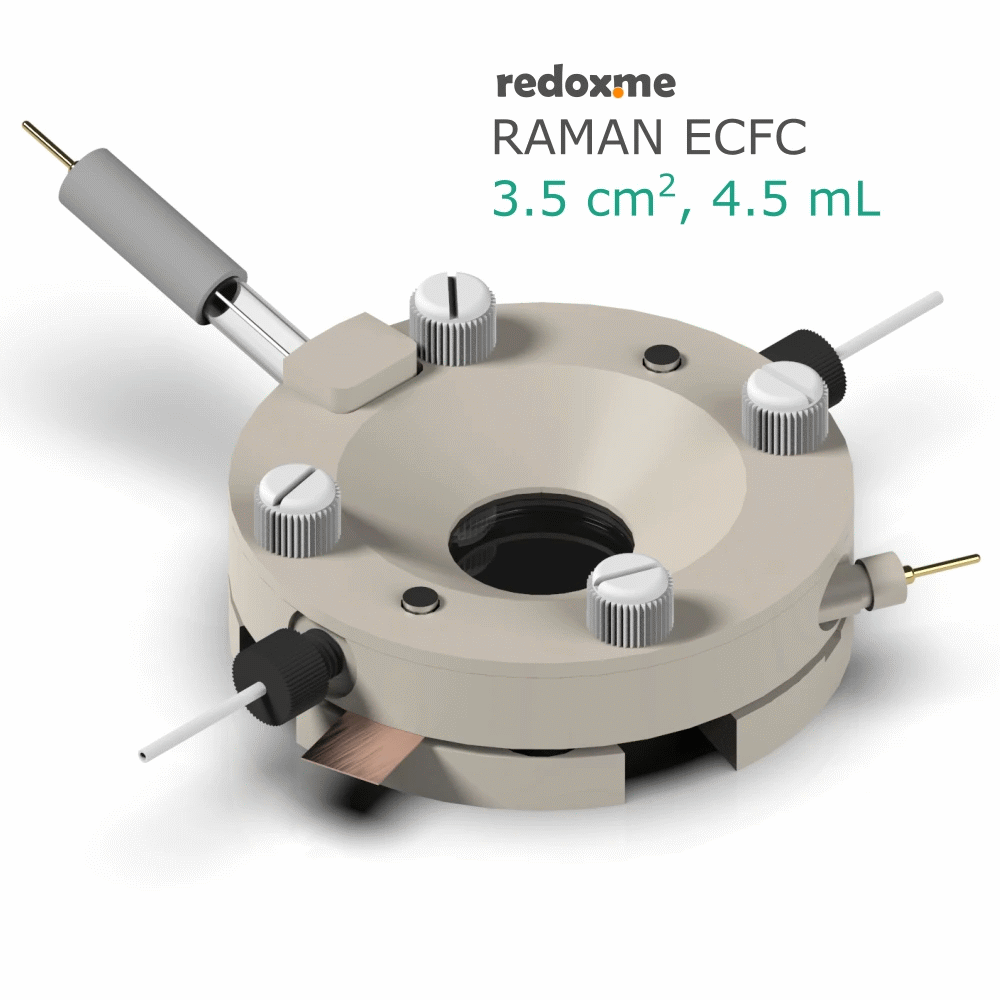

型番　RAMAN ECFC　ラマン電気化学フローセル
　このセルは、電気化学とラマン分光法の2つの古典的な分析手法を組み合わせて、電気化学実験中に起こる反応に関するその場での化学情報を得られます。３つの部分で構成されています、（i）作用電極表面への電気接点として機能する銅箔を備えたサンプルホルダー、（ii）参照電極、対極、電解質の入口と出口を備えたチャンバー、（iii）サファイアウィンドウを固定し、セルを密閉する蓋 。剛性または柔軟な基板 (作用電極) に堆積した電気化学的に活性な材料の薄膜からなるサンプルは、磁気またはネジマウントを介して底部から取り付けられます。対極または参照電極は上部ケーシングに取り付けられています (2 電極または 3 電極セットアップのいずれか)。楕円形の対電極は、例えば、 白金ワイヤは、作用電極への経路に沿った磁力線の均一な分布を保証します。実験中、ラマンレーザーは、透明なサファイアウィンドウと電解質の薄層 (全光路 3.25 mm) を通して、薄膜作用電極の表面に集光されます。2.25 mm の電解質の厚さにより、イオン (プロトンなど) とその対イオンの自由な拡散が保証されます。
作用電極での酸化および還元反応中の表面付近のプロトン濃度の変化などの速度論的現象を追跡するために使用できます。 また、炭素、金属酸化物、ポリマー、電解質などの材料を識別し、それらの構造と分布を決定するためにも使用できます。
マウント取り付けタイプについて、磁気タイプはサンプルの取り付けが速くなります。ねじ止めタイプは高い流量に耐えられます。一般的に言えばユーザー様はセルをフローモードで使用する場合は、ねじ止めタイプを推奨します。それ以外の場合(静的モード (停滞))は、磁気タイプは十分です。

メーカーの説明と動画

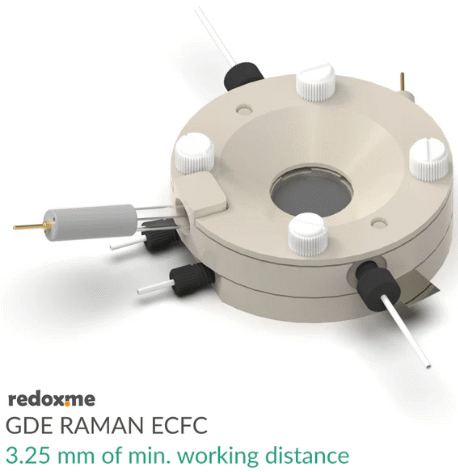

型番GDE RAMANECFC 　スクリューマウントガス拡散電極ラマン電気化学フローセル

　このセルは、電気化学とラマン分光法などの 2 つの従来の分析技術を組み合わせて、電気化学実験中に発生する反応に関する化学情報をその場で取得します。主に 3 つの要素で構成されます。(i) ガス拡散電極 (作用電極) への電気接点として機能するタンタル箔を備えたガス コンパートメント、(ii) 参照電極と対電極が電解質の入口と出口とともに設置されている液体コンパートメント、(iii) セルを密閉し、サファイア ウィンドウを保持する蓋。通常、触媒でコーティングされたガス拡散電極で構成されるサンプルは、ネジマウント (磁気マウントはリクエストに応じて利用可能) を介してセルの底部から取り付けられます。対電極または参照電極は、上部ケース（2 電極または 3 電極セットアップ）に取り付けられています。プラチナ線などで作られた楕円形の対電極は、作用電極への経路に沿って電界線が均一に分散されることを保証します。実験中、ラマン レーザーは透明なサフ??ァイア ウィンドウと薄い電解質層（全光路長 3.25 mm）を通してガス拡散電極の表面に焦点を合わせます。2.25 mm の電解質の厚さにより、イオン（プロトンなど）とその対イオンが自由に拡散します。
セル要素はサンプルに対して不活性な材料（PEEK、フルオロカーボン）で作られています。水性（FKM O リング）および有機溶媒（FFKM O リング）電解質の要件によく適合します。構造は気密性があり、電解質（外部リザーバー内）を通して不活性ガスを泡立てることで酸素や水などの汚染物質を除去および排除する必要がある場合に使用できます。
アプリケーションノートこのセルは、燃料電池、金属空気電池、CO2還元などの GDE の研究に使用できます。プラチナ、金、銀、亜鉛、ガラス状炭素、グラファイトなど、さまざまな金属と炭素同素体がこのセルの補助電極として適しています。
仕様
公称露出面積: 3.5 cm 2
電解液容量: 4.5 mL
光路 ( Sサファイア ウィンドウを含む): 3.25 mm
電極プラグ直径: 6 mm
GDE アクティブ表面積: 直径 21 mm (バリアント直径 28 mm)、直径 13 mm (バリアント 直径 18 mm)、直径 8 mm (バリアント 直径 13 mm)、直径 5 mm (バリアント 直径 10 mm)

メーカーの説明

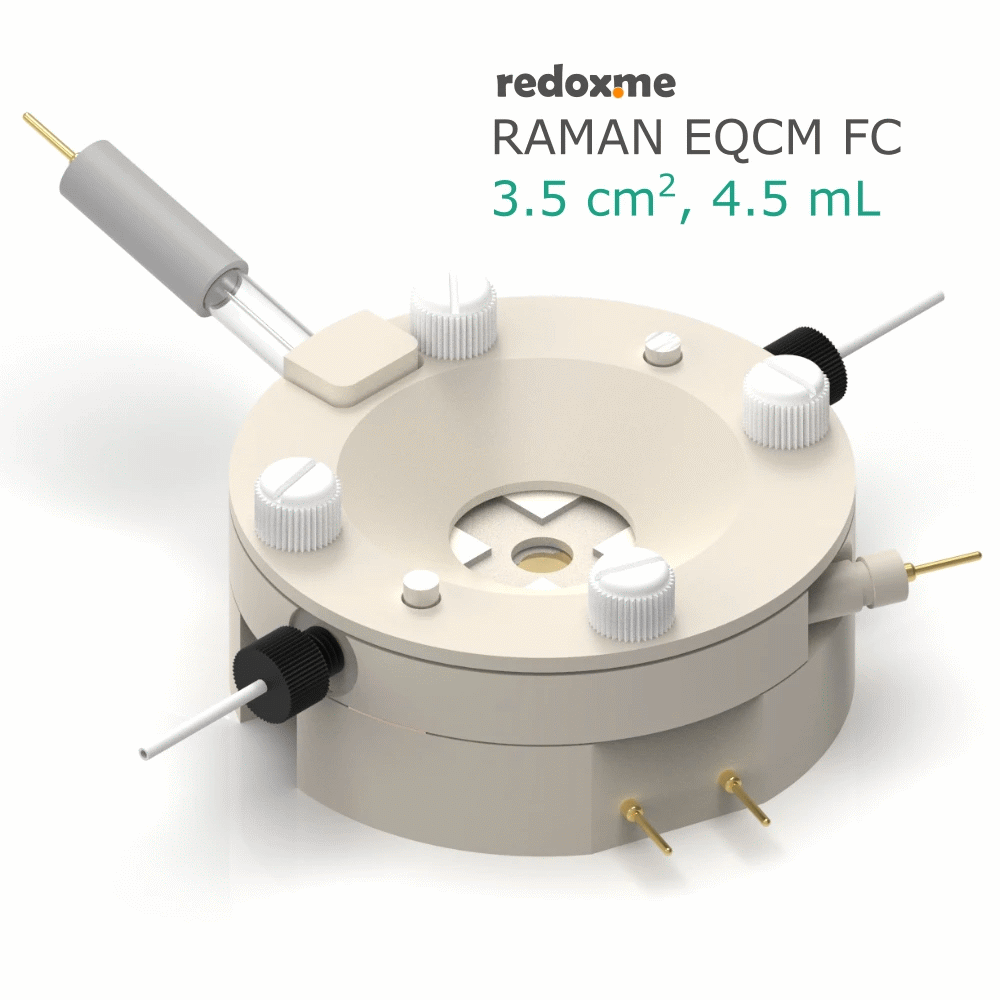

型番　RAMAN　EQCM　FC　ラマン電気化学水晶振動子マイクロバランスフローセルフローセル

このセルは、電気化学、ラマン分光法、水晶振動子微量天秤などの 3 つの従来の分析技術を組み合わせて、電気化学実験中に発生する反応に関する化学情報をその場で取得します。主に次の 3 つの要素で構成されます: (i) 金メッキのポゴピンを備えた QCM センサー ホルダー。このピンは、底面と上面に配置されたセンサー電極接点にアクセスします。(ii) 参照電極と対電極が電解質の入口と出口とともに設置されているチャンバー。(iii) セルを密閉する蓋。このセルは、 直径 14 mm または 25.4 mm のどちらの標準サイズの水晶センサーでも機能します。この構成では、測定対象物質の薄膜が QCM センサーの上部電極に直接堆積されるか、または物質が電解質に分散されます。 対電極または参照電極は、上部ケース（2 電極または 3 電極構成）に取り付けられています。プラチナ線などで作られた楕円形の対電極は、作用電極への経路に沿って電界線が均一に分散されることを保証します。実験中、ラマン レーザーは、透明なサフ??ァイア ウィンドウと薄い電解質層（全光路長 3.2 mm）を通して、薄膜作用電極の表面に焦点を合わせます。2.2 mm の電解質の厚さにより、イオン（プロトンなど）とその対イオンの自由な拡散が保証されま
セル要素はサンプルに対して不活性な材料 (ガラスおよび PEEK) で作られています。水性 (FKM/EPDM O リング) および有機溶媒 (FFKM O リング) 電解液の要件によく適合します。構造は気密性があり、電解液 (外部リザーバー内) に不活性ガスを泡立てて酸素や水などの汚染物質を除去したり排除したりする必要がある場合に使用できます。
アプリケーションノート
このセルは、作用電極での酸化還元反応中の表面近傍のプロトン濃度の変化などの運動現象を追跡するために使用できます。同時に、 EQCM では、薄膜の電解重合に伴うものなど、電極表面で発生する電子移動プロセスに関連する界面質量と物理的特性の変化を調べることができます。また、炭素、金属酸化物、ポリマー、電解質などの材料を識別し、その構造と分布を決定するためにも使用できます。プラチナ、金、銀など、さまざまな金属が補助電極としてこのセルに適しています。
仕様
互換性: 直径14 mmまたは25.4 mmの標準QCMセンサー。
電解液容量: 4.5 mL。
光路(サファイア ウィンドウを含む): 3.20 mm。
電極プラグ直径: 6 mm

メーカーの説明

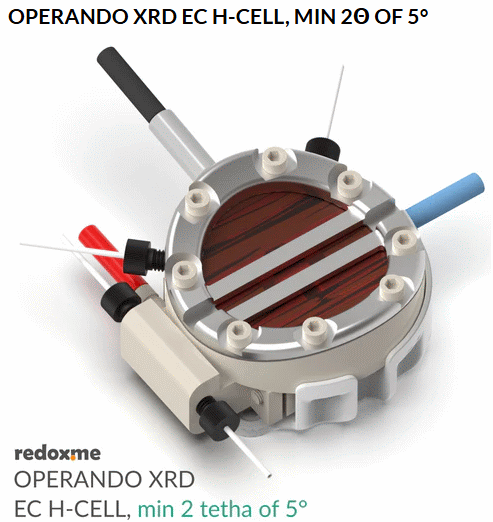

型番　Operando XRD オペランド ゴニオメトリック X 線回折 (XRD)セル(NEW)

電気化学実験中にオペランド ゴニオメトリック X 線回折 (XRD) を行うための垂直に取り付けられた電気化学セルです。セルは、膜で分離された作用電極と対電極を備えた 2 コンパートメント H セルとして使用することも、膜なしで単一コンパートメント セルとして使用することもできます。作用電極は高さ調節可能なセンター ポストに取り付けられており、最大 25 mm x 25 mm、最大 4 mm の厚さのサンプルを受け入れることができます。交換可能なアダプターを使用することで、セルはさまざまなサンプル サイズで動作できます (アダプターが 1 つ付属)。作用電極への電気的接触は「ウェット」タンタル フォイルを介して行われ、カプトン フォイル ウィンドウを使用して電解質の厚さを決定します。標準は 300 ?m です。これにより、エネルギーの低い X 線源を使用して、最小 2θ 5° で測定を実行できます。セルは、各チャンバーで独立して、フロー モードと停滞モードの両方で使用できます。
セルは、分離可能な対電極用コンパートメントを備えたマルチパーツ PEEK 本体で構成されており、メンブレンが取り付けられているかどうかに応じて、シングルまたはダブル コンパートメント操作が可能です。両方のコンパートメントには、独立した電解液充填および再循環用のチューブが取り付けられています。作業電極は、セルの底部に挿入された台座上に配置され、セット スクリューを使用して垂直軸に沿って移動できるため、作業電極のアクティブ表面がタンタル フォイルと接触します。タンタル フォイルは、研磨されたステンレス鋼のフランジとネジを介して、カプトン フィルム ウィンドウとともにセル本体に固定されています。このセルは、当社の標準 6 mm 参照電極、および直径 6 mm のロッドまたはらせん対電極に対応しています。水性電解液用と有機電解液用の 2 つのバージョンがあり、それぞれ FKM/EPDM または FFKM O リングが付いています。適切に組み立てられ、メンテナンスされていれば、セルは気密性と液密性を備えています。
アプリケーションノート
この XRD EC H セルは、要求の厳しいオペランド電気化学および XRD 実験用に最適化されています。最小限の電解質の厚さと形状により、電気化学的に活性な材料へのイオンのインターカレーションのリアルタイム測定や、最小 2θ 値が 5° の低エネルギーまたは高エネルギー X 線源を使用した電気化学処理 (堆積など) の進行状況の監視が可能になります。ほとんどのゴニオメトリック XRD 機器と互換性があり、リクエストに応じてカスタマイズできます。
仕様
電解質の厚さ: 最小 300 ?m
2θ: 5°
WE チャンバー容量: 約 10 mL
CE チャンバー容量:
最大 約 2 mL WE の厚さ: 4 mm
WE サイズ: 7x7、10x10、15x15、または 25x25 mm 2
電極プラグの直径: 6 mm
膜の有効面積: 1cm 2
推奨膜直径: 20 mm
最小膜直径: 16 mm

メーカーの説明

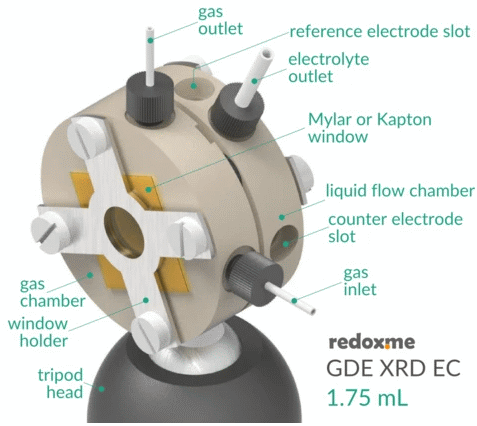

型番GDE XRD EC　磁気マウントガス拡散電極X線回折電気化学セル

　これは、X 線回折法で使用するために設計された、水平に取り付けられたガス拡散電極 (GDE) 用の多目的電気化学セルです。セルは、GDE の反対側の面に配置された液体フロー チャンバーとガス チャンバーの 2 つの個別のコンパートメントで構成されています。両方のコンパートメントは磁気/ネジ マウントによって所定の位置に保持され、漏れのない O リング シールを提供します。液体チャンバーには、注射器を使用して電解液を充填するか、外部リザーバーと蠕動ポンプ (両方とも付属していません) を使用して電解液を連続的に流すことができます。ドライ チャンバーは気密性があり、ガス キャリアの連続的な流れと、残留ガス分析装置などの標準的な分析機器を使用してサンプリングするためのガス生成物の排出が可能です。両方のコンパートメントはポリエーテル エーテル ケトン (PEEK) 素材で作られています。水性 (EPDM O リング) および有機溶媒 (FFKM O リング) 電解液の要件に適合します。このセルは、直径 6 mm の標準参照電極と、直径 6 mm、有効長 15 mm のロッド/らせん形状の対電極とともに使用することを目的としています。
アプリケーション ノート
　GDE XRD 電気化学セルは、金属空気電池、水電解装置、アルカリ燃料電池の GDE を効果的にスクリーニングおよび検証するために使用されます。また、その場での X 線回折の取得も可能です。これは、空気呼吸の熱力学的参照電気分析セルとして使用され、金属空気セルの GDE のヤヌス配置を模倣できます。つまり、片面はガスに自由にさらされ、もう片面は電解質で湿潤されます。
仕様
公称露出面積: 1 cm 2 (その他の値はリクエストに応じて)
電解質の厚さ: 12 mm
液体フローチャンバー容量: 1.75 mL
最大 GDE 厚さ: 4 mm
最小 GDE サイズ: 17 mm x 25 mm
推奨 GDE サイズ: 25 mm x 25 mm
電極プラグ直径: 6 mm

メーカーの説明

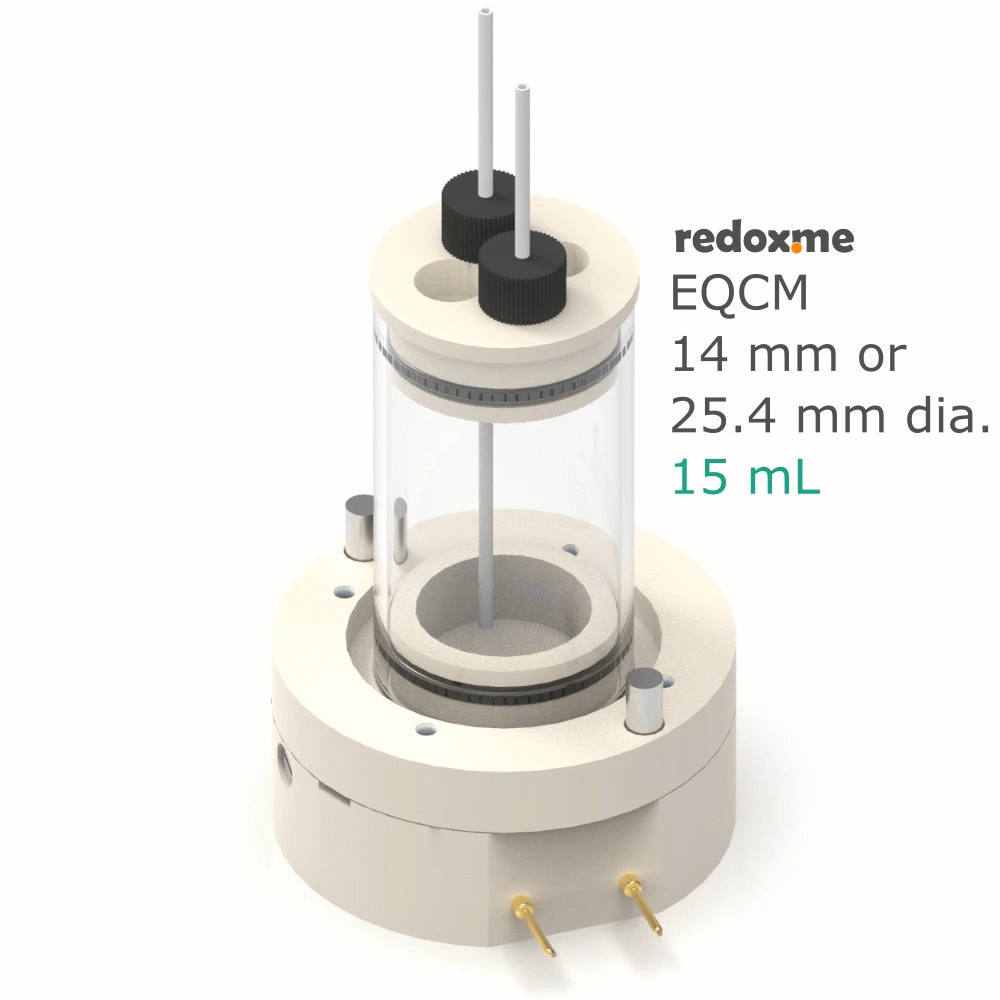

型番EQCM　電気化学水晶振動子マイクロバランスセル

　電気化学応答と水晶振動子マイクロバランスセンシングを同時に測定するための固定溶液ボルタンメトリーセルです。これは、直径 14 mm または 25.4 mm の標準サイズの水晶センサーの両方で機能するユニバーサル EQCM セルです。この構成では、測定対象物質の薄膜が QCM センサーの上部電極に直接堆積されるか、電解質に分散されます。対電極と参照電極は、上部ケース (2 電極または 3 電極セットアップ) に取り付けられています。セル要素は、サンプルに対して不活性な材料 (ガラスおよび PEEK) で構成されています。これは、水性 (FKM O リング) および有機溶媒 (FFKM O リング) 電解質の要件に適合します。構造は気密性があり、電解質に不活性ガスを泡立たせて酸素や水などの汚染物質を除去および排除する必要がある場合に使用できます。
アプリケーションノート
　EQCM を使用すると、薄膜の電解重合に伴うものなど、電極表面で発生する電子移動プロセスに関連する界面質量と物理的特性の変化を調べることができます。 参照電極の先端は、QCM センサーの上部電極 (3 〜 5 mm) の近くに配置する必要があります。この位置で、作業電極が電解質にさらされます。これにより、低電流実験で電解質溶液全体の電位降下が無視できるようになります。このセルには、金属ワイヤ、金属箔電極、グラファイトロッドなど、さまざまな補助電極が適しています。実験前に、溶液中のガスの泡立ちを停止する必要があります。
仕様
互換性: 直径 14 mm または 25.4 mm の標準 QCM センサー。
最小電解液量: 2.5 mL、
最大電解液量: 15 mL、
電極プラグ直径: 6 mm

メーカーの説明

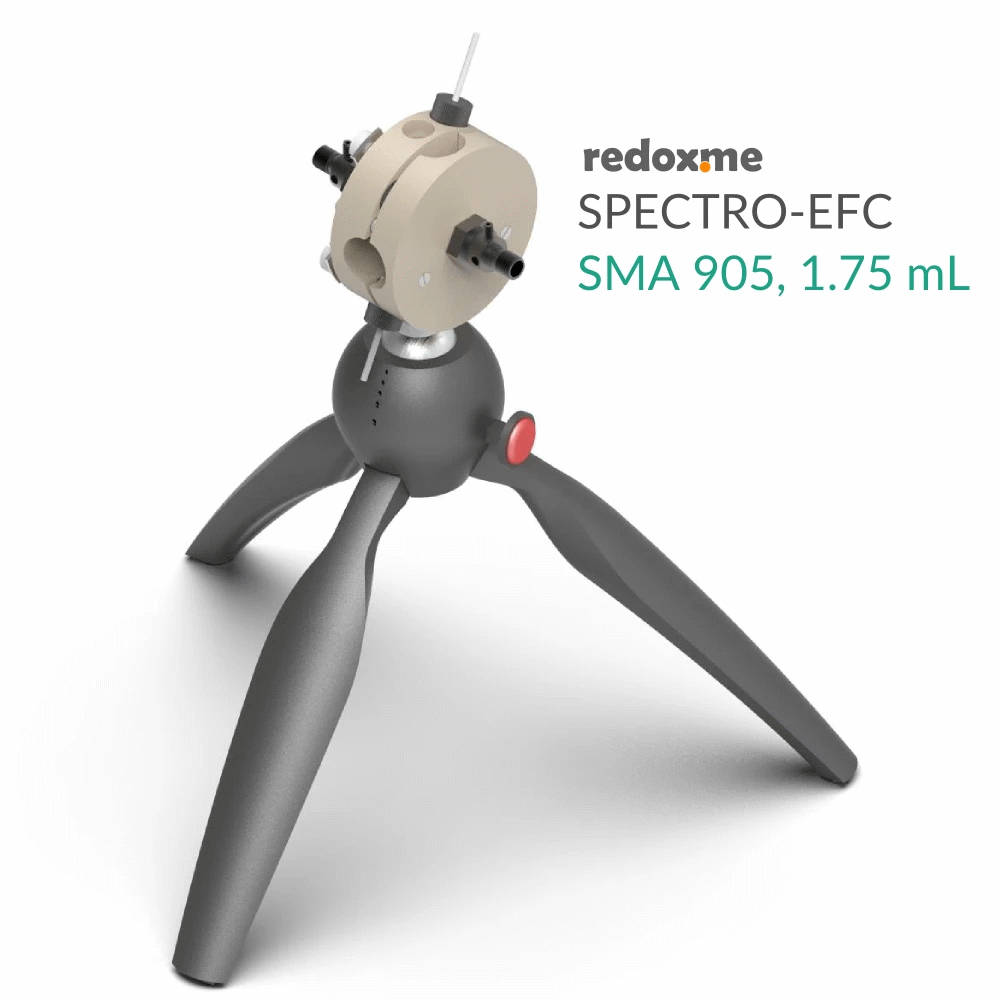

型番SPECTRO-EFC（SMA905)　多目的分光電気化学セル

　Optical fiber spectro-electrochemical flow cell setup: SPECTRO-EFC, SMA 905, 1.75 MLは水平に取り付けられた多目的分光電気化学セルで、光ファイバーを介して光源および分光計 (UV-Vis、NIR、IR) と結合するように設計されています。これにより、印加電位の変化によって観測スペクトルが変化するシステムで、液体サンプルまたは薄膜から電気化学情報および分光情報を取得できます。適用されるコリメート レンズは、サンプルの平行照射を可能にする湾曲した光学レンズです。各レンズの直径は 5 mm、焦点距離は 10 mm、波長範囲は 185 〜 2500 nm です。セルは、磁気/ネジ取り付けサンプル ホルダー、ネジ取り付け石英ウィンドウ ホルダー、および 2 つの異なるミニ三脚を備えたポリエーテル エーテル ケトン (PEEK) フロー チャンバーで構成されています。水性 (FKM/EPDM O リング) および有機溶媒 (FFKM O リング) 電解質の要件に適合します。このセルは、直径 6 mm の 標準参照電極と、直径 6 mm、有効長 15 mm の棒状またはらせん状の対電極とともに使用することを目的としています。
アプリケーションノート
　分光電気化学セルは、吸光度/透過率と電気化学電位の関係を調べるために使用されます。これにより、エレクトロクロミック材料の光学変化をリアルタイムで監視できます。また、短寿命の電気化学的に生成された種/中間体の検出、識別、および特性評価のためのその場でのスペクトル取得も可能になり、酸化還元プロセスのメカニズム経路の詳細な調査が可能になります。

メーカーの説明と動画

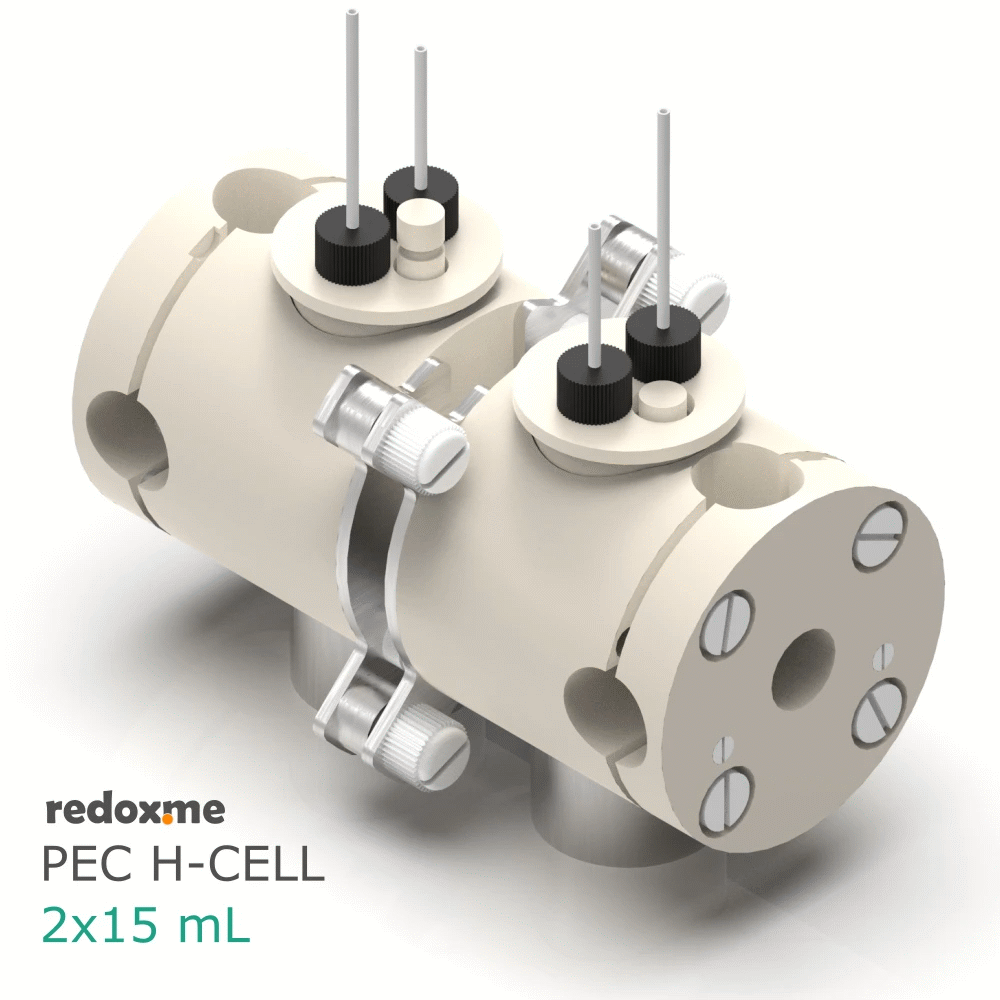

型番　PEC H-CELL　光電気化学H型セル

MM PEC H-CELL 2X15 ML- MAGNETIC MOUNT PHOTO-ELECTROCHEMICAL H-CELL磁気マウント光電気化学Hセル（PEEK製）は、剛性または柔軟な透明基板（通常は溶融石英ガラス）に堆積された薄膜フォトアノード（ナノ結晶材料や導電性ポリマーなど）の性能を確認するように設計されています。水平に取り付けられた2室の光電気化学Hセルで、薄膜の光アノードとカソードを同時に研究するために使用されます。水性（EPDM Oリング）および有機溶媒（FFKM Oリング）電解質を用いた測定に適しています。それぞれガス入口と出口を備えた2つの個別のチャンバーを備えた気密構造ですので、溶液をバブリングすることができます。チャンバーは、イオン交換膜（DuPontのNafion膜など）で分離されているため、光陽極と陰極に現れる電気化学生成物は、反対側の電極に影響を与えません。ネジ取り付けバージョンも有り。

メーカーの説明

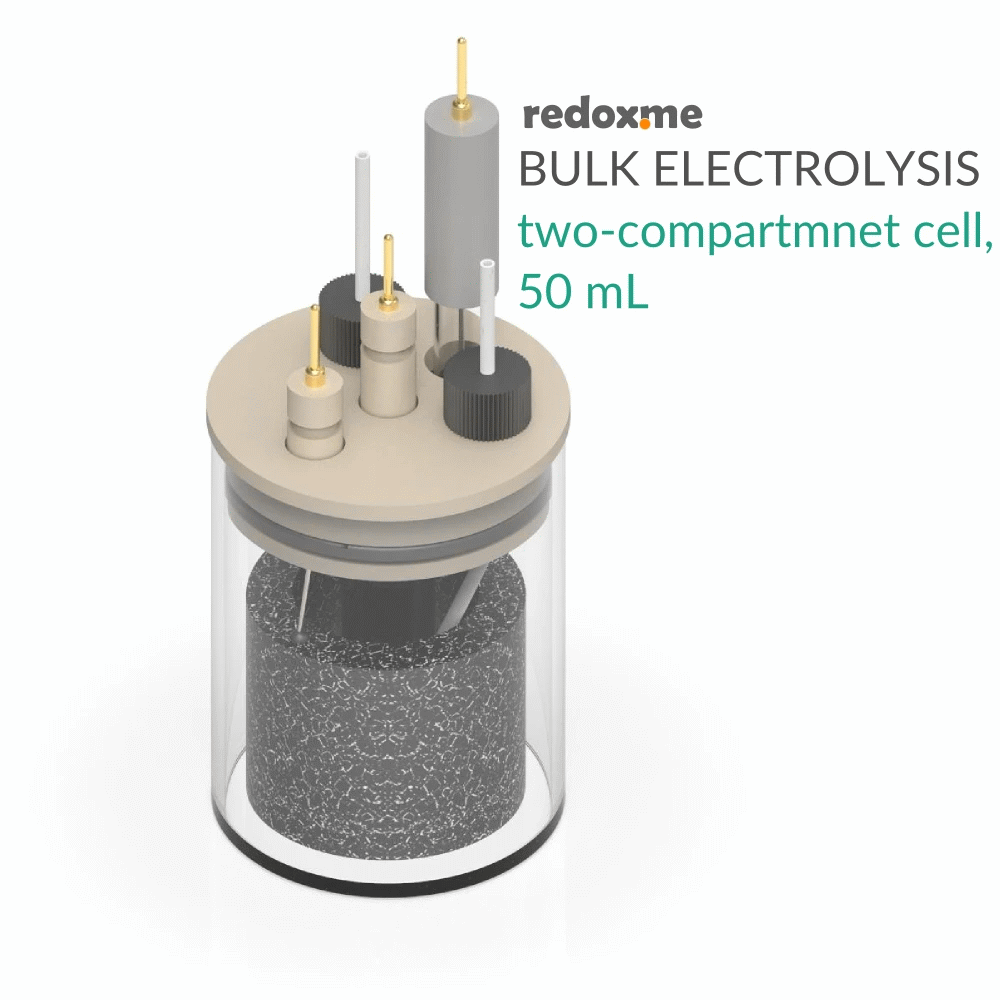

型番　BULK ELECTROLYSIS　バルク電解ベーシックセル - 50 mL

標準構成の2コンパートメントのバルク電解セルです。3電極セットアップ：作用電極 (網状グラッシーカーボン電極)、対電極 (白金線)、および参照電極 (通常は水溶液Ag/AgCl、または非水性 Ag/AgCl、Ag/Ag+)。3 つの電極はすべて、セラミックフリットで区切られた個別のコンパートメントに取り付けられています。網目状のグラッシー (ガラス質) カーボン電極は、溶液の体積比に対して大きな表面積を提供します。電極の配置とマグネチックスターラーが使用できますので、非常に効率的な物質輸送条件が確保されています。セル素子は、サンプルに対して不活性な材料 (ガラスおよび PEEK) で構成されています。水系 (EPDM/FKM O リング) または有機溶媒 (FFKM O リング) 電解液に対応しています。気密構造です。通常、電気分解は、ファラデー電流が観察されない値から、反応が物質移動によって制御される値まで電位を段階的に変化させることにより、定電位条件下で行われます。バルク電解の典型的な応用例：化学種の完全な酸化または還元、電気化学プロセスによる生成物の完全な合成 (小規模分取電気合成および電気分離)、酸化種と還元種の比率を変更するための化合物の部分酸化または還元、および複雑な反応メカニズムの研究(例: 共役反応)

メーカーの説明

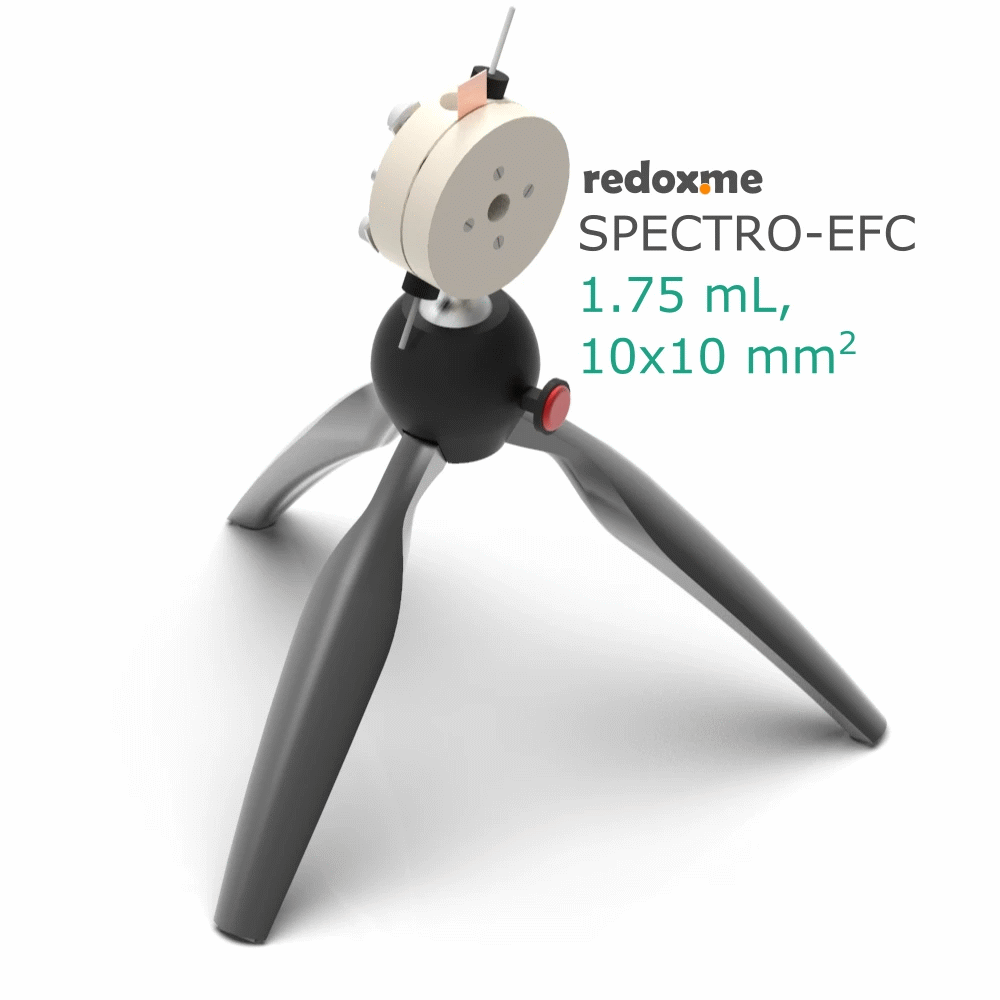

型番　SPECTRO-EFC　1.75 mL、10x10 mm2 - 分光電気化学フローセル

標準のUV-VisまたはIR分光計で使用するように設計されています。水平に取り付けられた多目的分光電気化学セルです。印加電位の変動で観測されたスペクトルの変化を誘発するシステムで、液体サンプルまたは薄膜から電気化学的および分光学的情報を取得できます。磁気止めサンプルホルダー（ご要望がございましたら、ネジ止めバージョンも可能です）、石英ウィンドウホルダー、および2つの異なるミニ三脚を備えたポリエーテルエーテルケトン（PEEK）材料のフローチャンバーで構成されています。
分光電気化学セルは吸光度/透過率と電気化学ポテンシャルの関係を研究するために使用されます。エレクトロクロミック材料の光学的変化をリアルタイムに記録します。in situ(その場)でスペクトルを得ることができます。電気化学的に生成された短寿命種/中間体の検出および特性評価、酸化還元プロセスの機構的経路の詳細な研究に適しています。作用電極からの銅の電気接点は、電解質と接触しないことにご注意ください。アプリケーションノート
分光電気化学セルは、吸光度/透過率と電気化学電位の関係を調べるために使用されます。これにより、エレクトロクロミック材料の光学変化をリアルタイムで監視できます。また、短寿命の電気化学的に生成された種/中間体の検出、識別、および特性評価のためのin situスペクトル取得も可能になり、酸化還元プロセスのメカニズム経路を詳細に調査できます。作用電極からの銅の電気接点は電解質と接触 しないことに注意してください。

メーカーの説明

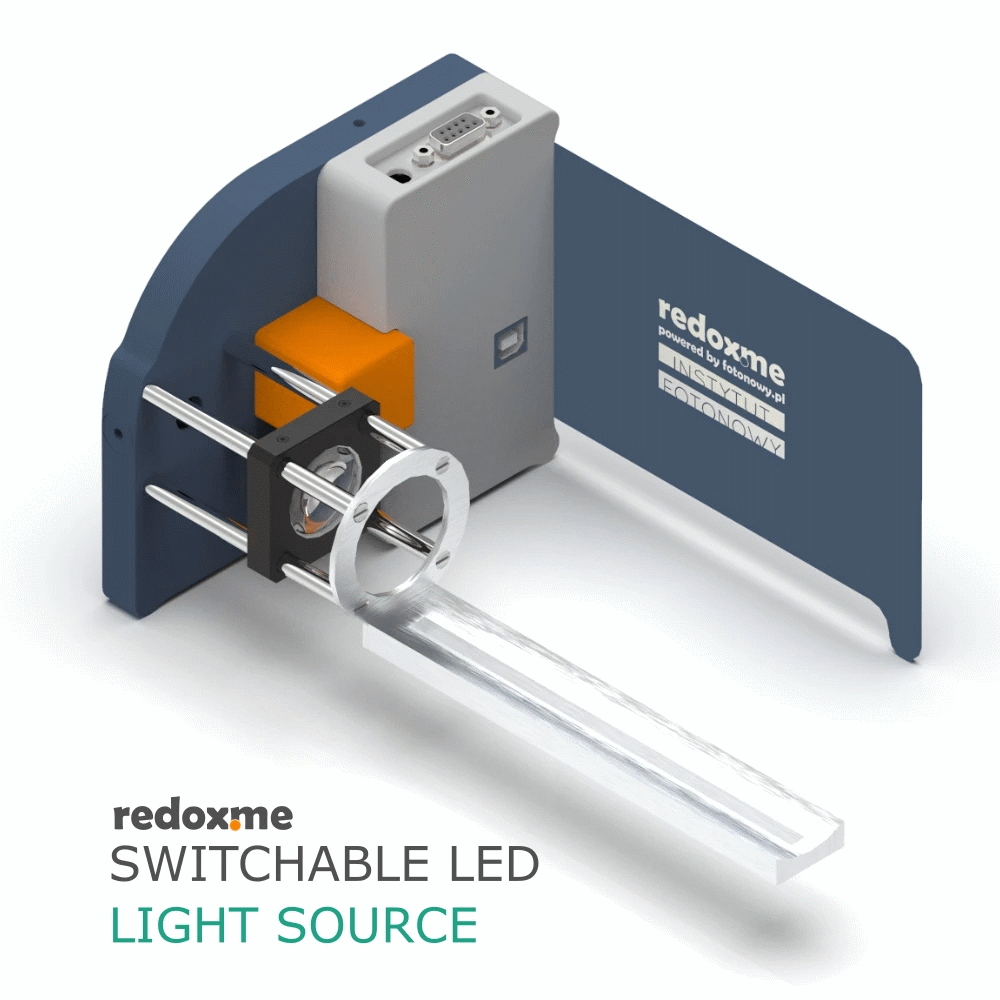

型番　SWITCHABLE LED

切り替え可能 LED光源: エンドユーザー様はソフトウェアで単色LED光源と白色LEDを切り替えられます。また、光の強度、持続時間などのパラメータも制御できます。手動で調整可能なレンズを使用して、光電気化学セルに取り付けられたサンプルに光の焦点を合わせます（セルはセットアップには含まれていません）。光触媒薄膜の高速スクリーニング用の経済的な光源として、また光電気化学実験の標準的な光源として、広い範囲に応用されています。仕様: スペクトル範囲：270 nm ? 700 nm（LEDの選択による）;レンズ焦点距離：25 mm; ディスクあたりのLEDの数：10個; ディスクローテーション：自動化; 光ビーム焦点：手動; 光量調整：アプリケーションソフトウェア; 光軸上のLEDポジショニング：自動化; 点灯/消灯時間：アプリケーションソフトウェア; PC接続：USB 2.0; 電源：230 V、50 Hzまたは115 V、60 Hz; 内訳: 切り替え可能なLED光源×1

メーカーの説明
