セテック(Cetech)社炭素&チタン材料を作製する会社です。台湾セテック社は2006年からコスパに優れた炭素材料を世界中のお客様に提供しています。多くの研究者・技術者にご愛用されています[1]。
インターケミ株式会社は台湾セテック社(CeTech Co., Ltd)製炭素材料などのすべての製品を日本で販売しております。上記の英文リングをご確認ください。お客様の評判が高いです。
燃料電池用ガス拡散層基材（GDL）Gas Diffusion Layer and Electrode for fuel cells
燃料電池用ガス拡散層基材(GDL)は燃料電池のセパレータとイオン交換膜の間に位置し、触媒層への水素や空気の供給、電子の集電、電解質膜の保湿などの役割を担う機能部材です。 カーボンペーパー、カーボンクロス、カーボンプレートはPEFC, DMFCに適します。無加湿または加湿条件に対応できます。Cetechのカーボン製品は燃料電池の性能を最適化できます。
[1] Arvay, A., Yli-Rantala, E., Liu, C.-H., Peng, X.-H., Koski, P., Cindrella, L., … Kannan, A. M. (2012). Characterization techniques for gas diffusion layers for proton exchange membrane fuel cells - A review. Journal of Power Sources, 213, 317-337. doi:10.1016/j.jpowsour.2012.04.026
[2] Keseven Lakshmanan, …Meng-Che Tsai, Wei-Nien Su, Bing Joe Hwang(2022).Highly Active Oxygen Coordinated Configuration of Fe Single-Atom Catalyst toward Electrochemical Reduction of CO2 into Multi-Carbon Products-Advanced Functional MaterialsVolume 32, Issue 24 2109310.doi.org/10.1002/adfm.202109310

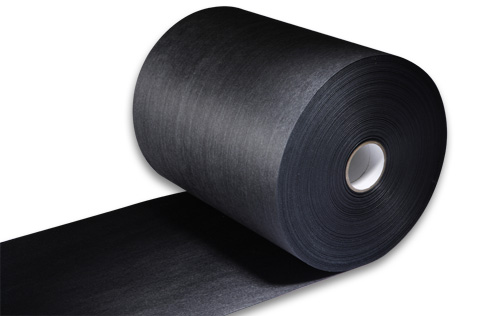

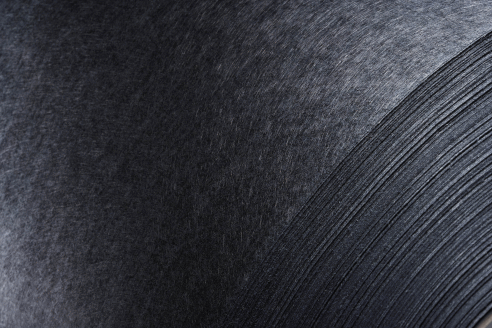

カーボンペーパー Carbon Paper
製品特長:
1. 様々な動作条件に合わせて多様なGDLを提供します。Offer many types of GDLs for different operating
conditions
2. 特定の動作条件に合わせてカスタマイズできます。GDL can becustomized for specific operating
conditions
カーボンペーパー（微細孔層MPL付き&PTFEのあるタイプ）の仕様
Carbon Paper with Micro Porous Layer and PTFE
|
パーラメータ |
単位 |
試験法 |
GDL210S |
GDL240
|
GDL280 |
GDL340 |
|
厚み |
mm |
TECLOCK
SM-114 |
0.21 |
0.24 |
0.28 |
0.34 |
|
基本重量 |
g/m2 |
ASTM D-646 |
85 |
90 |
100 |
125 |
|
通気性 |
sec |
Gurley |
<225 |
<85 |
<200 |
<200 |
|
面内抵抗 |
mΩcm2 |
ASTM C-611 |
<15 |
<15 |
<10 |
<10 |
|
抗張力(MD) |
N/cm |
ASTM D-828 |
35 |
30 |
37 |
45 |
|
抗張力(XD) |
N/cm |
ASTM D-828 |
17 |
18 |
33 |
36 |
|
曲げ弾性率(MD) |
MPa |
ASTM D-790 |
3100 |
4000 |
4000 |
4600 |
|
曲げ弾性率(XD) |
MPa |
ASTM D-790 |
1300 |
1500 |
1400 |
2400 |
|
販売サイズ㎝ |
40×40 |
40×40 |
40×40 |
40×40 |
カーボンペーパー（微細孔層MPL無しとPTFE無しタイプ）の仕様
Carbon Paper without Micro Porous Layer and PTFE
|
パーラメータ |
単位 |
試験法 |
GDS180S
|
GDS210 |
GDS250
|
GDS310 |
|
厚み |
mm |
TECLOCK
SM-114 |
0.18 |
0.21 |
0.25 |
0.31 |
|
基本重量 |
g/m2 |
ASTM D-646 |
50 |
50 |
65 |
80 |
|
通気性 |
sec |
Gurley |
<10 |
<10 |
<10 |
<10 |
|
面内抵抗 |
mΩcm2 |
ASTM C-611 |
<7 |
<6 |
<6 |
<5 |
|
抗張力(MD) |
N/cm |
ASTM D-828 |
25 |
24 |
24 |
20 |
|
抗張力(XD) |
N/cm |
ASTM D-828 |
18 |
20 |
22 |
10 |
|
曲げ弾性率(MD) |
MPa |
ASTM D-790 |
3300 |
4700 |
4000 |
3500 |
|
曲げ弾性率(XD) |
MPa |
ASTM D-790 |
1500 |
1600 |
1500 |
2000 |
気孔率 |
% |
水銀圧入法 |
77 |
77 |
77 |
77 |
|
販売サイズ㎝ |
40×40 |
40×40 |
40×40 ロール状（436ｍｍ（W）10ｍ2～） |
40×40 |
高熱処理カーボンペーパー
Carbon Papers with High Heat Treatment
|
MPL無しとPTFE無し |
MPL付き&PTFE有り |
|
パーラメータ |
単位 |
試験法 |
GDS090S |
GDS180SHT |
GDL120S |
GDL210SHT |
|
厚み |
mm |
TECLOCK
SM-114 |
0.09 |
0.18 |
0.12 |
0.21 |
|
基本重量 |
g/m2 |
ASTM D-646 |
55 |
50 |
80 |
85 |
|
通気性 |
sec |
Gurley |
<50 |
<10 |
<100 |
<225 |
|
面内抵抗*2 |
mΩcm2 |
ASTM C-611 |
<6 |
<5 |
<15 |
<10 |
|
抗張力(MD) |
N/cm |
ASTM D-828 |
15 |
25 |
20 |
35 |
|
抗張力(XD) |
N/cm |
ASTM D-828 |
10 |
18 |
15 |
17 |
|
電圧損失*1 |
ｍV |
ASTM D-828 |
<7 |
<15 |
<10 |
<15 |
|
気孔率 |
％ |
水銀圧入法 |
68 |
77 |
63 |
70 |
|
販売サイズ㎝ |
40×40 |
40×40 |
40×40 |
40×40 |
*1 Voltage loss at 500mA/cm2 and
20N/cm2
*2 Through-Plane Resistance (mΩcm2) Four point measurement, cooperplate
contact under 200psi, testing area 19.6cm2

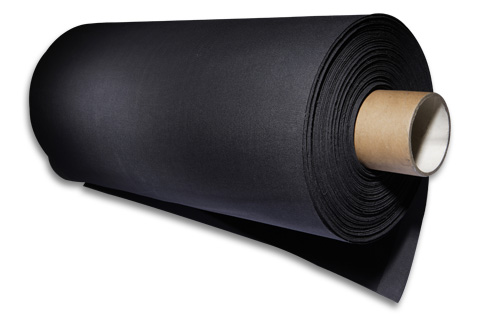

カーボンクロス（Carbon Cloth)
| 品名 | W0S1011 | W1S1011 |
| 基板 | 微細孔層MPL無しとPTFE無しタイプ | 微細孔層MPL付き&PTFEのあるタイプ |
| 厚み | 0.36 mm | 0.41 mm |
| 基本重量 | 130 g/m2 | 200 g/m2 |
| 通気性 | <10 sec | <55 sec |
| 面内抵抗 | <5 mΩcm2 | <13 mΩcm2 |
| 抗張力1(MD) | 10 N/cm | 10 N/cm |
| 抗張力(XD) | 5 N/cm | 5 N/cm |
| 販売サイズ | シート状: 500mm×500mm、ロール状: 幅500mm*長さ：20メートルから ～ |
|

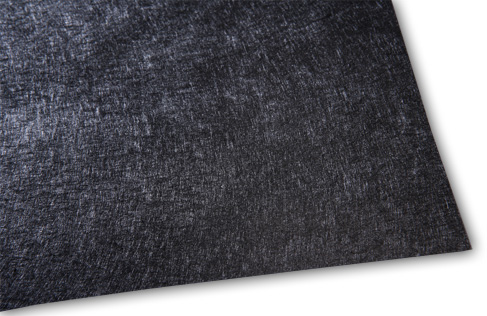

カーボンプレート（Carbon Plate）
| 品名 | GPP035 (微細孔層MPL無しとPTFE無しタイプ) |
GPP043 (微細孔層MPL無しとPTFE無しタイプ) |
GPP050M (微細孔層MPL付き&PTFEのあるタイプ) |
GPP070M (微細孔層MPL付き&PTFEのあるタイプ) |
| 厚み | 0.35 mm | 0.43 mm | 0.5mm | 0.7 mm |
| 基本重量 | 200 g/m2 | 240 g/m2 | 135 g/m2 | 450 g/m2 |
| 通気性 | N/A | N/A | <150 sec | <150 sec |
| 密度 | 0.49 g/cm3 | 0.56 g/cm3 | N/A | N/A |
| 電圧損失 | <9 mV | <9 mV | <20 mV | <20 mV |
| 面内抵抗 | <9 mΩcm2 | <9 mΩcm2 | <15 mΩcm2 | <15 mΩcm2 |
| 抗張力(MD) | N/A | N/A | 90 N/cm | 200 N/cm |
| 抗張力(XD) | N/A | N/A | 40 N/cm | 160 N/cm |
| 販売サイズ㎝ | 40×40 | 40×40 | 40×40 | 40×40 |

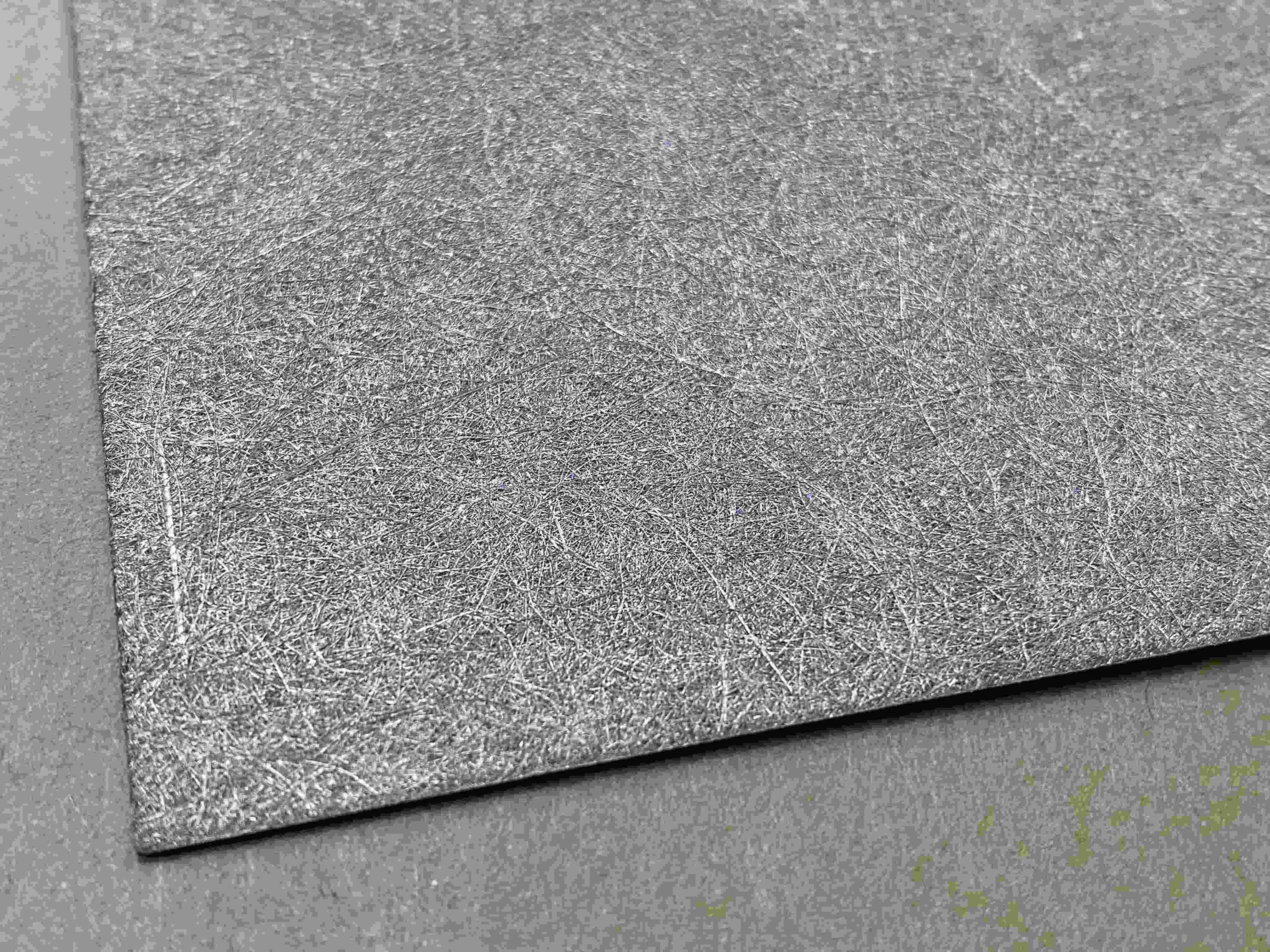

チタン繊維紙（Titanium Fiber Paper)
Low resistance 低抵抗、 Hydrogen generator applicable 水素発生対応、Incompressible 非圧縮性
| 品名 | TiP025L | TiP040L | TiP060L | TiP080L |
| 厚み | 0.25 mm | 0.4 mm | 0.6 mm | 0.8 mm |
| 気孔率 | 45%-60% | 45%-60% | 45%-60% | 45%-60% |
| 販売サイズ㎝ | 20×20 | 20×20 | 20×20 | 20×20 |
| 高気孔率タイプ（品名） | TiP025H | TiP040H | TiP060H | TiP080H |
| 気孔率 | 60%-75% | 60%-75% | 60%-75% | 60%-75% |

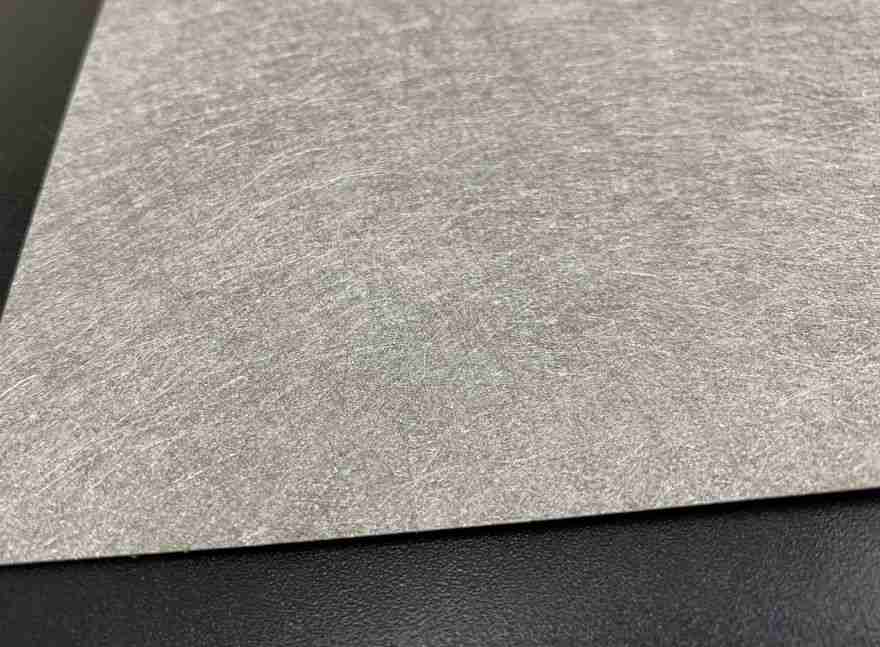

ニッケル繊維紙（Nickel Fiber Paper)NEW
製品の特徴:
1. 優れた化学的安定性、
2. 高い表面積、
3. 電気化学反応の改善、4.金属特性、電気伝導性、熱伝導性を備えたハイテク製品
5. 高強度、耐腐食性、耐高温性
応用例: ガス拡散層 (GDL)として 1. 固体高分子形燃料電池池 (PEFC)、2. 固体酸化物形燃料電池 (SOFC)、3. レドックスフロー電池
4. 電解装置（SOEC）、5. 水処理システム
| 品名 | NiP040 | NiP060 |
| 厚み | 0.40 mm | 0.60 mm |
| 気孔率 | 65%-85% | 65%-85% |
| 販売サイズ㎝ | 20×20 | 20×20 |

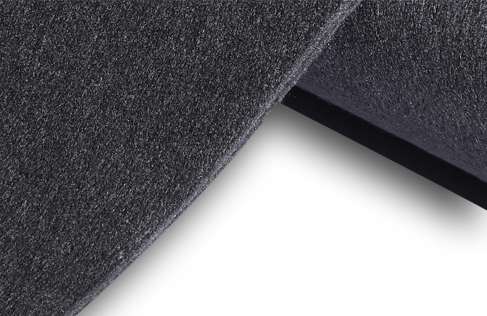

グラファイトフェルト（Graphite Felt)
レドックス・フロー電池VRBは二次電池の一種で、バナジウムなどのイオンの酸化還元反応を溶液のポンプ循環によって進行させて充放電を行う蓄電池です。バナジウムレドックス・フロー電池の正極および負極の電極材料としてカーボンフェルト材（グラファイトフェルト）が用いられています。
製品特長:
1. 優れた化学的安定性 Excellent chemical stability、
2. 良好な導電性 Good electrical conductivity、
3. 均一な厚み Even thickness、
4. ライフサイクルが長い Long life cycle
| 品名 | GF100 | GF065 | GF020 | GF030 |
| 厚み | 10 mm | 6.0~8.0 mm | 1.5~3.5 mm | 2.0~4.0 mm |
| 基本重量 | 500~800 g/m2 | 590 g/m2 | --- | --- |
| 炭素含有量 | 98% | 98% | 98% | 98% |
| 灰分含有量 | <0.2% | <0.09% | --- | --- |
| 1500 ℃での熱伝導率 | 0.1 W/mK | 0.1 W/mK | --- | --- |
| 抗張力 | 0.2 MPa | 0.12 MPa | --- | --- |
| 電圧損失(Voltage loss at 500mA/cm2 and 20N/cm2) | --- | --- | 35 mV | 35 mV |

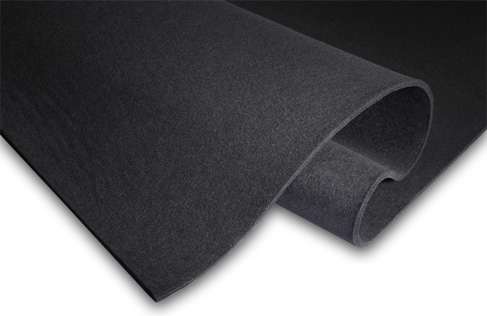

断熱フェルトInsulation Felt
真空および不活性ガス炉の高温保護用
High-temp protection for vacuums and inert gas furnaces
製品特長:
1.低熱伝導率 Low thermal conductivity、2.優れた高温での寸法安定性 Dimensionally stable at elevated temperature、3.高い強度重量比 High strength-to-weight ratio、4.優れた穿刺および摩耗抵抗 Puncture and abrasion resistance、5.優れた酸およびアルカリの耐性 Acid and alkali resistance、6.優れた溶接火花とスパッタ耐性 Welding sparks and spatter resistance、7.優れた柔軟性 Excellent flexibility
| 品名 | CF120(カーボンフェルト) |
GF100(グラファイトフェルト) |
| 厚み | 12 mm | 10 mm |
| ロール幅 | 1200 mm | >1200 mm |
| ロール長 | 25-35 m | 17-18 m |
| 基本重量 | 800 g/m2 | 800 g/m2 |
| 炭素含有量 | >50 % | >98 % |
| 灰分 | <0.2 % | <0.2 % |
| 1500 ℃での熱伝導率 | 0.15 W/mK | 0.10 W/mK |
| 抗張力 | 0.18 MPa | 0.20 MPa |

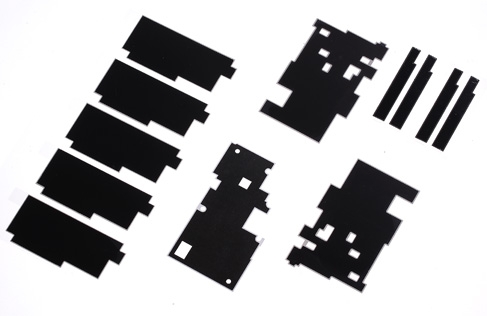

iGSグラファイトシート Intelligent Graphite Sheet
iGS (Intelligent Graphite Sheet) インテリジェントグラファイトシートはスマートフォン、タブレットPC、ウルトラブック、デジタルカメラ、ビデオカメラに向け製品です。iGS (Intelligent Graphite Sheet) for smart phone, tablet PC, ultrabook, digital camera and camcorder
製品特長:

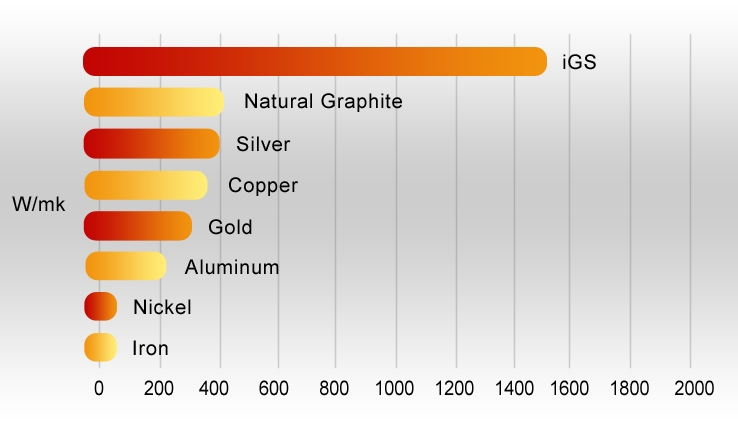

1. 優れた熱伝導率により、熱流と演算速度が向上します。Excellent thermal conductivity enables higher heat flow and higher computing speed
2. 軽量性: 銅の1/4又はアルミニウムの1/2のみ Light weighted: Only 1/4 of copper and 1/2 of aluminum
3. 紙のような柔軟性があります。3次元曲げることができます。Flexible as paper and can be bended in three dimension design
4. z方向の熱伝導率が低いため、iGSは片側にホットスポットを維持し、同時にx-y方向の伝導率を維持できます。With low thermal conductivity in z-direction, iGS is able to keep hot spots on one side and maintain its x-y-direction conductivity at the same time
5. 極端な環境でも使用できます。Can survive in extreme environment
| 品名 | iGS025 |
iGS040 |
| 厚み | 0.025 mm | 0.04 mm |
| 熱伝導率(x,y) | 1500 W/mk | 1250 W/mk |
| 熱伝導率(z) |
10 W/mk | 10 W/mk |
| 熱拡散 | 7.5 cm2/s | 7.5 cm2/s |
| 密度 | 2.1 g/cm3 | 1.8 g/cm3 |
| 比熱 | 0.94 J/g K | 0.94 J/g K |
| 伸張強度(x,y) | 30 MPa | 15 MPa |
| 曲げ試験 | >10000 | >10000 |
| 電気伝導率 | >13000 S/cm | >13000 S/cm |
| 温度条件 | -40-400 ℃ | -40-400 ℃ |
 |
 |
 |
 |
